城市排水管道非开挖修复技术的分类及前景

时间:2024-03-01 10:18:11


01城市排水管道非开挖修复技术的研究目的和意义

城市排水管网是现代化城市不可缺少的重要基础设施,是对城市经济发展具有全局性、先导性影响的基础产业,是城市水污染防治和城市排涝、防洪的骨干,是衡量现代化城市水平的重要标志。


非开挖铺管、修管和换管技术以其不影响后交通,铺管速度快、效率高,无环境破坏,不影响人们的正常工作、生活等一系列的优点越来越受到地下管道行业管理部门的青睐。


02非开挖管道修复技术的优势

1)针对老、旧管道设施的改造,能同时满足结构更新和扩容的需求;

2)最大限度地避免了对相邻设施、道路及环境的破坏,减少工程的额外投资;

3)施工速度快、工期短,有效降低了工程成本;

4)工程安全可靠,提高了服务性能,有益于设施的后期养护。


03管道的非开挖修复技术工艺

3.1软管内衬法修复技术

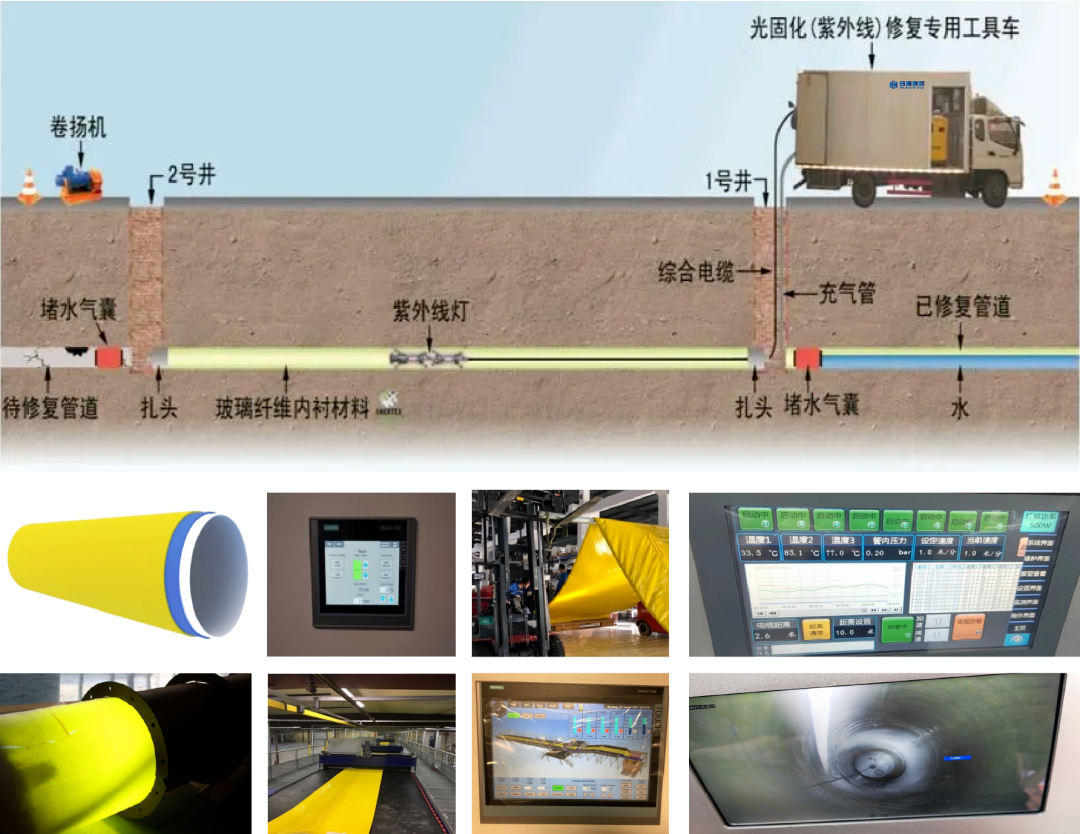

软管内衬法,也称原始固化法(CIPP),是在现有的旧管道内壁上衬一层浸渍液态热固性树脂的软衬层,通过加热(利用热水、热汽或紫外线等)或常温使其固化,形成与旧管道紧密配合的薄层管,管道断面几乎没有损失,但其流动性能大大改善了。软衬法的施工方式有2种,翻转浸渍树脂软管内衬法和CIPP拉入法树脂内衬法。

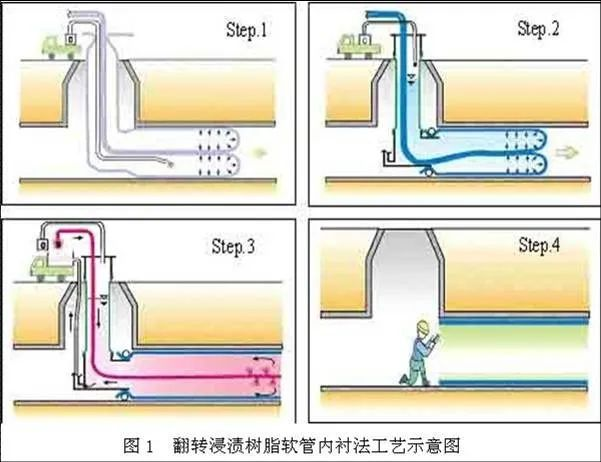

1)翻转浸渍树脂软管内衬法

该技术使用浸透热固性树脂的带有防渗膜的纤维增强软管或编织软管作衬里材料,将浸有树脂的软管一端翻转并用夹具固定在待修复管道的入口处,然后利用水压或气压使软衬管浸有树脂的内层翻转到外面,并与旧管的内壁粘结。


当软衬管到达终点时,即刻向管内注入热水或蒸汽使树脂固化,形成一层紧贴旧管内壁的具有防腐、防渗功能的坚硬衬里。固化前树脂管的柔性和内部压力可使其充填裂隙、跨过间隙、绕过弯曲段。树脂固化后,软衬管形成形状与原管一致、内径比原管稍小的新管。

2)CIPP拉入法树脂内衬法

CIPP拉入法树脂内衬法是采用有防渗薄膜的无纺毡软管,经树脂充分浸渍后,从检查井处拉入待修复管道中,用水压或气压将软管涨圆,固化后形成一条坚固光滑的新管,达到修复的目的。


通过软管内衬法修复技术修复的管道过流断面的损失基本可忽略,但其流动性能却大大改善。该类修复技术可修复铸铁管、钢管及混凝土等多种材质的地下管道,既可用于供水、污水及燃气管道的修复,也可用于化工等工业管道的修复,尤其适用于城市中交通拥挤、地面设施集中或占压严重、采用常规开挖地面的方法无法修复和更新的管道。该修复技术具有全天候施工、无接头且流动性好、可适应非圆形断面和弯曲的管段等优点,可适用管径范围为50~2000mm的各类管线的修复。

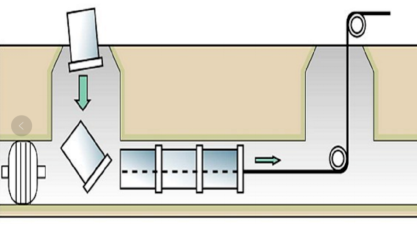

3.2  短管内衬法修复技术

短管内衬法就是将短管在现场一边焊接一边拖入旧管道内,最后将新旧管道之间的间隙注浆填满,这种修复方法通常在水流量较低的情况下适用。


此方法在我国应用比较早,费用相对比较低,但由于管道修复后断面损失比较大,目前逐渐被新工艺所替代。

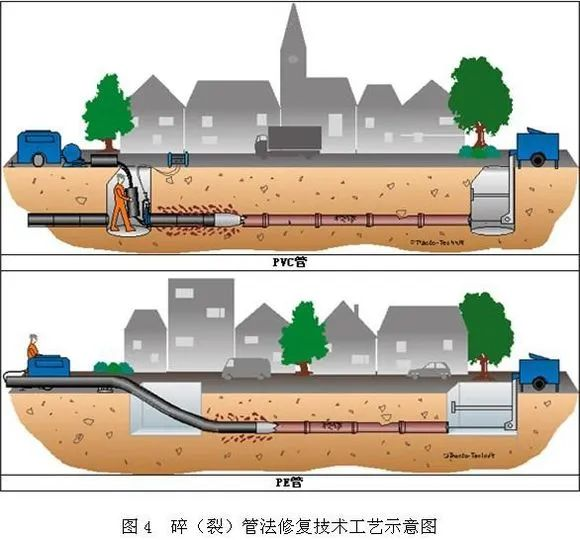

3.3  碎(裂)管法修复技术

碎(裂)管法是采用碎(裂)管设备从内部破碎或割裂旧管道,将旧管道碎片挤入周围土体形成管孔,并同步拉入新管道(同口径或更大口径)的管道更新方法。


此类修复技术可适用于陶瓷、不加筋混凝土、石棉水泥、塑料或铸铁管的旧管道更新,适用管径范围为75~2000mm。

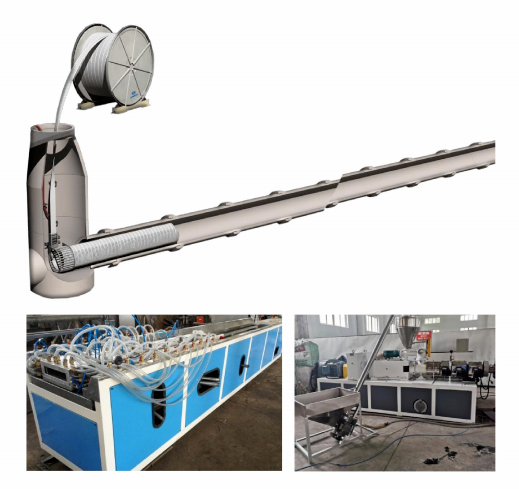

3.4  螺旋缠绕法修复技术

螺旋缠绕法修复技术主要是通过螺旋缠绕的方法在旧管道内部将带状型材通过压制卡口不断前进形成新的管道。管道可在通水的情况(30%以下)作业。


螺旋缠绕法目前应用比较广泛,采用该技术修复后的管道内壁光滑,过水能力比修复前的混凝土管要好,而且材料占地面积较小,适合长距离的管道修复。


04非开挖修复技术的前景

非开挖修复方法的整体优势在于修复的负面影响小,占用场地比较少,对地面、交通、环境以及周围地下管线等等的影响很微弱。因此推广非开挖修复技术在排水管道修复领域的运用势在必行。

管道修复技术不论在经济成本、社会成本还是环境成本方面都有着非常大的优势,具有广泛的应用空间,我们期待着在不远的将来能够看到管道非开挖修复技术有一个更好的发展。
