行业科普 | CCTV检测+信息化平台+多种修复技术,为污水管网护航

时间:2018-09-18 14:05:17

污水管网建设是城市重要的基础设施,是污水收集和集中处理的关键,是污水处理保护水资源和改善环境的必要手段。

由于受城市建设、经济条件和管理方式的制约,我国污水管网建设的建设和管理一般相对滞后,其建设和管理中存在的问题也日益突出,这些问题集中表现在污水管网与污水厂不配套、设计过于保守、污水厂进水浓度过低、排污来源不清、雨污不分流不彻底、养护不到位等方面,而如何解决这些问题是也是我们当前必修面对和思考的。


项目技术工艺/装备简介

(1)技术工艺/装备名称

管道CCTV检测仪(机器人)

(2)技术工艺/装备原理

管道 CCTV 检测机器人由爬行器、镜头、电缆盘和主控制器四个部位组成。主要用于工业容器或管道内部情况的精细视频检测,根据不同管径,可以选用不同型号的CCTV。在行业内也被称为“管道 CCTV 检测”。

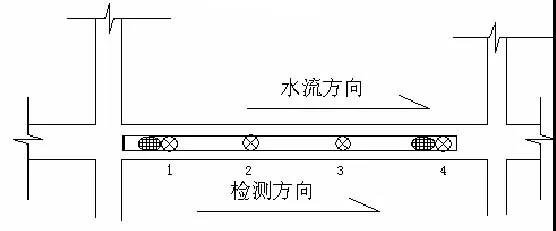

管网 CCTV 检测以一个管段为单位进行,根据管线探测中对管段的编号,按照每段管道对应一个编号,在进行检测前,将管道附属信息输入录制软件内,然后在确保管道条件符合要求检测要求后,将远程控制彩色CCTV 检视镜头送入已清洗好的排水管线内,将管道内的状况同时传输到电视监视屏幕上和电脑内。操作人员专用录制可将整个检测过程逐一检查并录制成数字影像文件存储在电脑硬盘内,同时,检测人员按照技术要求,填写电视检测记录表;如在检测的过程中有异常现象发生时,操作人员可操作设备旋转,详细查看缺陷点详情。为便于后期对检视结果分析,在CCTV 检测时,异常点将停留片刻,以获得清晰的影像;其中对于管道渗漏、管道支管暗接等可能影响管道流量增加的缺陷需进行详细记录,并在检测时操作设备仔细察看。在 CCTV 检测结束后,所有的检测过程中产生的文件(影像文件)将转化成可在客户电脑上浏览和播放的文件格式,并刻成光盘供用户使用
(3)技术工艺/装备特点

 使用效率高、运行方式灵活;

 操作简单,移动方便;

 可以进行影像处理、记录摄像头的旋转和定位;

 在检测过程中,主控制器可实时显示、录制镜头传回的画面以及爬行器的状态信息(如:气压、倾角、行走距离、日期时间),并可通过键盘录入备注信息;

 通过内置的无线传输模块(可选),可将画面实时传送到 200m 范围内的其它监视器上显示,从而实现远程监视。

(4)应用领域
市政管网普查、隐患排查、管道养护、工程施工验收、环境保护、城市建设规划及投资等。

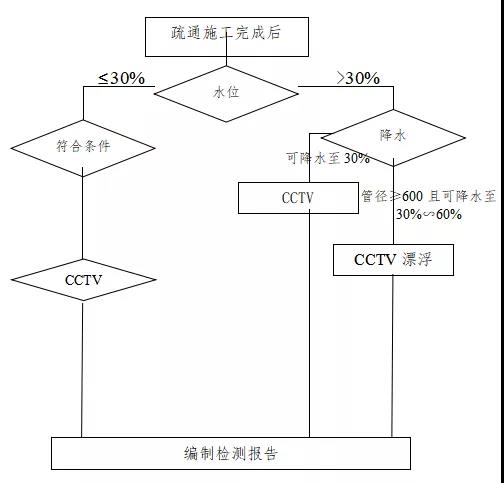

(5)工艺/装备流程图


(6)项目疏通技术介绍
1)城市排水管道疏通的意义
目前,在我国城市中,地下排水管道密布,有效的保障了城市的生产和生活。但我们在生活中仍会看见城市道路污水漫溢、雨水淹没路面的情况,严重的影响了人民群众的生产和生活,而导致这一现象产生的原因就是排水管道由于堵塞,排水不畅。目前排水管道的疏通与日常养护已成为排水管道管理部门的重大问题。每年雨季的防汛均作为各个城市的首要任务。
通过对排水管道进行疏通养护,可有效的避免污水漫溢及道路积水,确保人们的正常的生产和生活,同时对城市的雨季抗洪提供重要的基础条件。
2)排水管道疏通方法
排水管道疏通就是清除排水管道内的垃圾和沉积积泥等物体,保障管道排水畅通。其根据疏通方式不同可分为机械疏通、水力疏通以及人工疏通等方法。
3)排水管道疏通施工流程

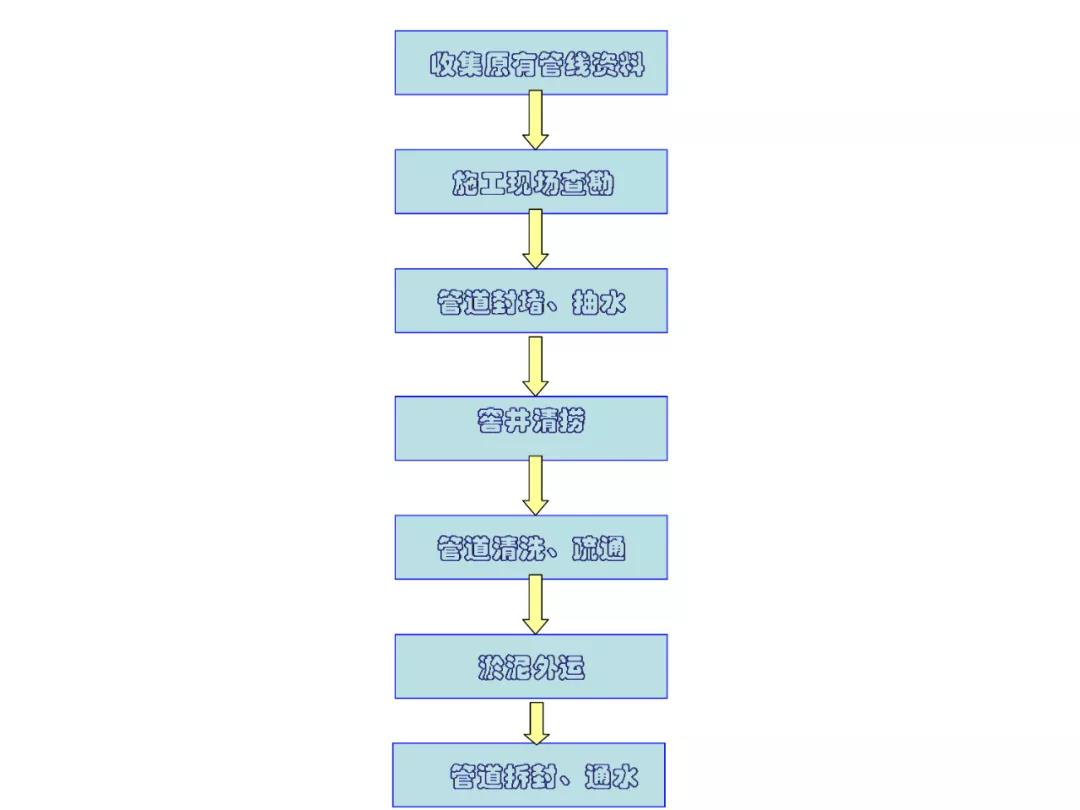

▲管道疏通流程图

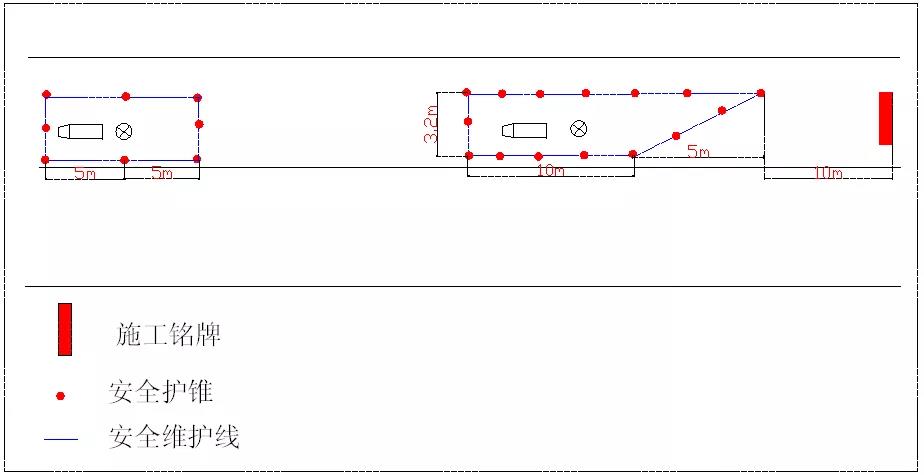

▲现场安全维护方式
4)管道封堵及排水施工
按照排水管道封堵技术要求,对于需要清淤的管道采用橡皮管塞或砖墙进行临时封堵,封堵遵循先上游后下游的封堵方式进行施工。
5)管道清洗疏通

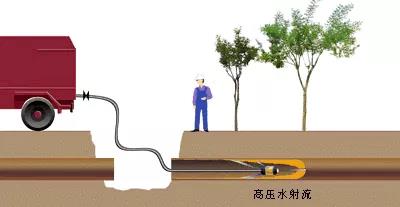

使用高压射水车,通过高压射水的强大压力,通过高压射水头在管道内的来回移动,使高压水流不断冲洗管壁,将管道内部的淤泥清理至检查井内,从而达到彻底清理管壁的效果,确保清洗后管壁无残留物。
6)淤泥外运
当管道清洗完成后,在检查井内气体符合安全要求后,由施工人员佩戴自供气式呼吸面具进入检查井,先使用高压射水对检查井井壁进行仔细清洗,然后将检查井内原有的以及由排水管道内清理出的垃圾、淤泥等杂物捞出至地面,确保检查井干净、见底、无残留物。所有淤泥垃圾必须装袋并转运至建设方制定的淤泥堆放地点。
7)拆封通水
管道疏通完成后,将管道封堵拆除,保持水流畅通。
(7)项目修复技术介绍
1)检查井修复技术方法
a)原理简介

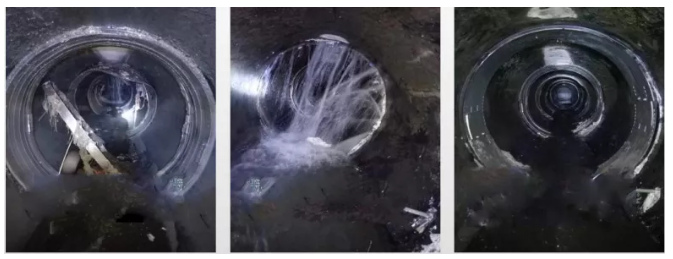

原位浇筑井盾技术是将搅拌均匀的高性能灰浆泵送到由压缩空气驱动的高速旋转喷涂器部位,灰浆在高速旋转离心力作用下均匀的浇筑到井内壁;通过电动绞车控制旋转喷涂器的上下运行,确保在井壁形成连续均匀的内衬;由于浇筑在内壁圆周上是均匀的,内衬的厚度可在灰浆凝固前进行随机测量。
b)工艺优点

 整个修复过程快速安全可靠!无须开挖修复!

 施工时间短,一般检查井几小时内可完成修复;

 修复后的井壁结构连续,可提高结构强度;

 可带水作业,操作简便;

 特殊灰浆耐酸碱腐蚀,微裂纹能自动修复;

 使用的设备体积小,安装、转移方便;

 施工中没有加热过程或化学反应过程,对周围环境环境没有污染和损害;

c)使用范围
1)检查井侧壁没有抹灰,或侧壁抹灰脱落
2)井壁局部损坏
3)检查井井壁裂纹或其他缺陷
2)污水管网改造方法

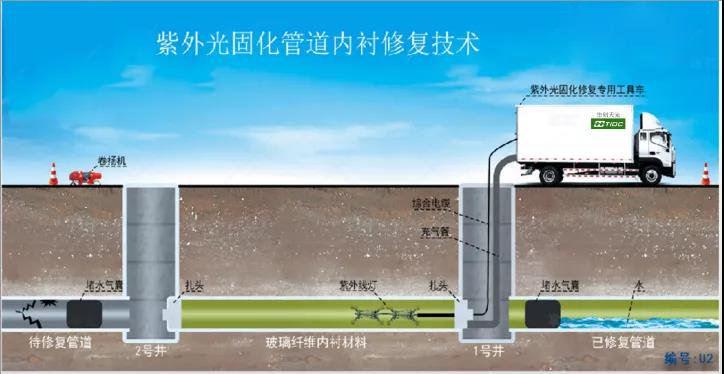

a)原位固化法修复-光固化修复(UV-CIPP)
原理:将玻璃纤维编织成管状,抽真空注入树脂或浸渍树脂后拉入原有管道,在紫外灯的作用下固化成具有一定强度的内衬管实现管道修复加固的目的。
适用规格:DN200-DN1600,管道种类:钢筋混凝土管、陶土管、钢管、铸铁管、硬塑料等排水管道。

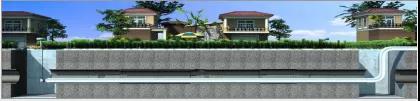

b)原位热塑成型法修复
原理:是将衬管加热软化,牵引置入原有管道内部,通过加热加压与原管紧密贴合,然后冷却形成具有一定强度的内衬管实现管道修复加固的目的。
适用性:DN100—DN1200规格排水管道,可用于供水、排水和燃气管道修复。
▲衬管预热,拖入待修管道
▲衬管末端加塞堵
▲热塑成型
▲接口处理

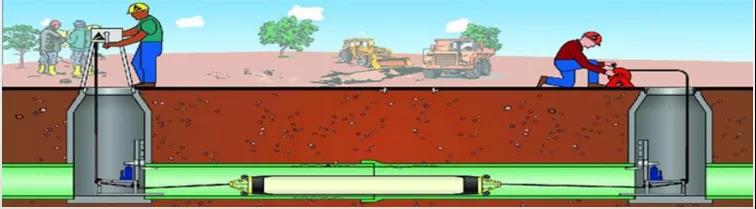

c)管道局部修复-CIPP点位修复
CIPP点位修复技术是先用树脂将玻璃纤维织物浸透,再将玻璃纤维织物包在管道内衬修补器上送至管道损坏处。在CCTV的监控下,通过对修复器进行空气膨胀,将其与管壁相贴,待其固化后可起到加固原有管道的作用。
施工工序:
 管道检测→修复管安装→将修复器导→连接充气装→撤出修补器

d)管道局部修复-不锈钢内衬修复(双胀圈修复)
不锈钢内衬修复部修复技术:不锈钢快速锁局部修复工艺是将能承受内外压的不锈钢和EPDM橡胶组件扩展安装在供水管道内壁局部损坏的部位,达到非开挖修复的目的。

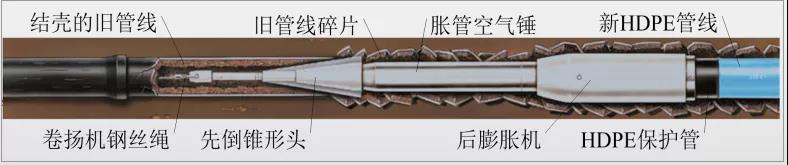

e)裂管法修复
碎裂管法管道修复技术根据动力源可分为静拉碎(裂)管法和气动碎管法两种工艺,静拉碎(裂)管法是在静力的作用下破碎原有管道或通过切割刀具切开原有管道,然后再用膨胀头将其扩大;气动碎管法是靠气动冲击锤产生的冲击力作用破碎原有管道。
适用管径:DN50-DN1000mm。

城市污水管网是城市重要的基础设施,根据管道的现状需要有计划的进行养护,定期检查和维修。完备的城市污水管网不仅有利于完善城市功能、提升城市品位,更有利于改善居民生活环境、提升群众生活幸福指数,满足群众美好生活的需要。
